Пар и воздух

Маломощный "мускульный" двигатель стоял непреодолимым барьером на пути изобретателей подводных лодок. И хотя в конце 18 в. механик из Глазго Джеймс Уатт изобрел паровую машину, ее применение на подводной лодке откладывалось в точение многих лет из-за ряда проблем, главной из которых являлась подача воздуха для сжигания топлива в топке парового котла при нахождении лодки в подводном положении. Главной, но не единственной. Так, при работе машины расходовалось топливо и, соответственно, изменялась масса подводной лодки, а ведь она должна быть всегда готовой к погружению. Пребывание экипажа в лодке затрудняли тепловыделения и токсичные газы.

Проект подводной лодки с паровой машиной первым разработал в 1795 г. французский революционер Арман Мезьер, но построить такой корабль удалось лишь спустя 50 лет в 1846 г. его соотечественнику доктору Просперу Пейерну. В оригинальной энергетической установке лодки, названной Гидростатом, пар к машине поступал от котла, в герметически закрытой топке которого сжигалось специально приготовленное топливо - спрессованные брикеты смеси селитры с углем, при горении выделявшие необходимый кислород. Одновременно в топку подавалась вода. Водяной пар и продукты сгорания топлива направлялись в паровую машину, откуда, совершив работу, отводились за борт через невозвратный клапан. Казалось бы все хорошо. Но в присутствии влаги из селитры (окисла азота) образовывалась азотная кислота - весьма агрессивное соединение, разрушавшее металлические части котла и машины. Кроме того, управление процессом горения с одновременной подачей воды в топку оказалось очень сложным, а отвод на глубине за борт парогазовой смеси - трудноразрешимой проблемой. Ко всему прочему, пузырьки смеси не растворялись в забортной воде и демаскировали подводную лодку.

карта бреста со спутника +++++ Ищете как реализовать себя: курсы секретарь референта. Курсы логистики, секретарей. +++++ Как разогнать двух ядерный процессор amd. Как разогнать процессор на материке winfast 760gxk8mb. +++++ Аренда склада СЗАО рейтинг комментарий. Аренда склада СЗАО самые последние новости.

Неудача Пейерна не отпугнула последователей. Уже в 1851 г. американец Лоднер Филиппе построил подводную лодку с паромашинной энергетической установкой. Но довести дело до конца изобретатель не успел. При одном из погружений на озере Эри лодка превысила допустимую глубину и была раздавлена, похоронив на дне озера экипаж вместе с Филиппсом.

Столкнувшись с проблемой использования паровой машины в условиях подводной лодки, некоторые изобретатели пошли по пути создания сооружений, занимающих промежуточное положение между подводным и надводным кораблем. Такие полуподводные лодки с герметически закрытым корпусом и возвышавшейся над ним трубой могли находиться на глубине, ограниченной высотой трубы, в которой располагались два канала - для поступления атмосферного воздуха к топке котла и для удаления продуктов горения. Подобную подводную лодку построил в 1855 г. изобретатель парового молота англичанин Джеймс Несмит, но из-за целого ряда крупных недостатков она оказалась непригодной для использования.

Много оригинальных проектов подводных лодок поступило в морское министерство России в годы Крымской войны 1853-1856 гг., когда патриотический подъем послужил импульсом для творческой инициативы специалистов во многих областях военной техники. В 1855 г. инженер-механик флота Н. Н. Спиридонов представил в Морской ученый комитет проект подводной лодки с экипажем 60 человек, оснащенной водометным движителем, поршневые насосы которого приводились в движение сжатым воздухом. Воздух к двум пневмодвигателям должен был поступать по шлангу от воздушной помпы, установленной на надводном судне сопровождения. Проект признали трудноосуществимым и малоэффективным.

В попытке решить проблему подводного двигателя с использованием сжатого воздуха удачливее оказался талантливый русский изобретатель Иван Федорович Александровский. В июне 1863 г. в эллинге Петербургского завода Карра и Мак-ферсона (ныне Балтийский завод им. Серго Орджоникидзе) наблюдалось обычное оживление, сопровождавшее закладку корабля, но обращало на себя внимание, что у входа в эллинг была выставлена охрана, преграждавшая в него доступ посторонним. К осени там уже возвышался диковинный корабль, не похожий ни на один из многих построенных заводом. Подобный веретену корпус не имел ни палубы, ни мачт. Это была вторая подводная лодка конструкции И. Ф. Александровского. Первую построить не довелось...

Иван Федорович Александровский
Иван Федорович Александровский

В молодости Александровский увлекался живописью и небезуспешно. В 1837 г. Академия художеств присвоила ему звание "неклассного художника" и Александровский начал самостоятельную трудовую жизнь в качестве учителя рисования и черчения в гимназии. Между тем молодой художник неудержимо тянулся к техническим наукам и с присущим ему упорством самостоятельно овладевал знаниями, особенно в области коллоидной химии, оптики и механики.

В середине 19 в. в Европе стала модной только что зародившаяся фотография, и Александровский увлекся новым делом. В начале 50-х годов он окончательно оставил преподавание и открыл фотоателье. Отныне на его визитной карточке значилось: Иван Федорович Александровский, художник-фотограф, собственное ателье, С.-Петербург, Невский пр., д. 22, кв. 45. Глубокие знания не только в области фотографии, но и в смежных с ней химии и оптике позволили Александровскому достичь больших успехов в новом деле и сделали его фотоателье лучшим в столице, превратившимся в очень доходное предприятие. Но не хлебом единым жил этот человек. Александровский продолжает изучать науки, интересуется различными областями техники и особенно кораблестроением. Поворотным в его судьбе стал 1853 г., когда летом незадолго до начала Крымской войны Александровский по делам фотоателье посетил Лондон, где не только увидел армаду грозных паровых кораблей, но и не раз услышал, что готовящаяся эскадра предназначена для похода к берегам Крыма, чтобы "проучить русских". Зная низкий технический уровень русского Черноморского флота, состоявшего в основном из парусных кораблей, Иван Федорович не мог остаться безучастным и решил создать подводную лодку.

Проект был практически закончен, когда Александровскому стало известно о начале постройки по контракту с русским морским министерством ранее упоминавшейся подводной лодки Бауэра. Несмотря на затраченные к этому времени силы и средства, Александровский разрабатывает новый проект оригинальной подводной лодки с двигателями, работающими на сжатом воздухе, для чего привлекает к проекту видного специалиста в области пневматических двигателей С. И. Барановского.

В 1862 г. Морской ученый комитет одобрил проект, и в 1863 г. корабль был заложен.

Подводная лодка водоизмещением 352/362 т была оснащена единой для надводного и подводного хода двухвальной энергетической установкой, состоявшей из двух пневматических двигателей мощностью 117 л. с. каждый с приводом на свой гребной винт. Запас воздуха, сжатого до давления 60-100 кг/см2, хранился в 200 баллонах вместимостью около 6 м3, представлявших собой толстостенные стальные трубы диаметром 60 мм, и по расчету изобретателя должен был обеспечить плавание лодки в подводном положении со скоростью 6 уз в течение 3 ч. Для пополнения запаса сжатого воздуха на лодке был предусмотрен компрессор высокого давления. Отработавший в пневмодвигателях воздух поступал частично в лодку для дыхания членов экипажа, а частично удалялся за борт через трубу с невозвратным клапаном, препятствующим попаданию воды в двигатели в случае их остановки при нахождении лодки в подводном положении.

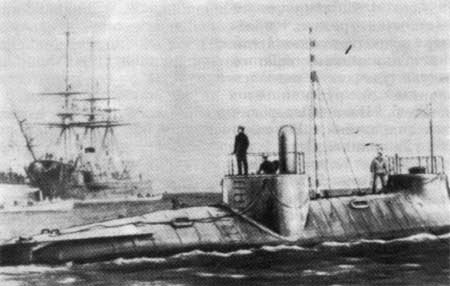

Подводная лодка И. Александровского
Подводная лодка И. Александровского

Кроме оригинальной энергетической установки Александровский реализовал в проекте ряд других прогрессивных технических решений. Особо следует отметить примененное впервые продувание водяного балласта сжатым воздухом для всплытия, используемое до настоящего времени вот уже более ста лет на подводных лодках всех стран. В общем случае это происходит следующим образом.

Для заполнения забортной водой балластной цистерны в ее нижней части предусмотрены кингстоны, или просто отверстия, а в верхней части клапаны вентиляции. При открытых кингстонах и клапанах вентиляции воздух из цистерны свободно уходит в атмосферу, забортная вода заполняет цистерну и подводная лодка погружается. При всплытии в балластные цистерны при закрытых клапанах вентиляции подастся сжатый воздух, который через открытые кингстоны выдавливает воду из цистерны.

Оружием на подводной лодке Александровского были две обладающие плавучестью мины, соединенные между собой эластичной перемычкой. Мины размещались вне корпуса лодки. Будучи отданными изнутри лодки, мины всплывали и охватывали с двух сторон днище неприятельского корабля. Взрыв осуществлялся электрическим током от батареи гальванических элементов после того, как лодка отходила на безопасную дистанцию от объекта атаки.

Летом 1866 г. подводная лодка была переведена для испытаний в Кронштадт. Из-за недостатков, выявленных в их ходе, она испытывалась несколько лет, в течение которых в конструкцию были внесены существенные изменения. Но некоторые недостатки устранить не удалось. Скорость лодки в подводном положении не превышала 1,5 уз, а дальность плавания была около 3 миль. При столь малой скорости горизонтальные рули оказались малоэффективными. Всем подводным лодкам той поры, оснащенным горизонтальными рулями, начиная с Наутилуса, был свойствен этот недостаток (горизонтальные рули, эффективность которых примерно пропорциональна квадрату скорости, не обеспечивали удержание лодки на заданной глубине).

Подводную лодку Александровского приняли в казну и зачислили в минный отряд. Однако было вынесено решение о ее непригодности для военных целей и нецелесообразности проведения дальнейших работ по устранению недостатков. Если с первой частью решения можно согласиться, то вторая была спорной, и можно понять изобретателя, который, вспоминая о безразличии к его кораблю морского министерства, с горечью писал: " К крайнему моему сожалению, я должен сказать, что с тех пор я не только не встречал сочувствия и поддержки Морского министерства, но даже всякая работа по исправлению лодки была совершенно прекращена".

<<<предыдущая статья | оглавление | следующая статья>>>

Примечания

Здесь и далее в числителе указаны данные подводной лодки, находящейся в надводном положении, а в знаменателе - в подводном.

В единицах системы СИ 1 л. с. =736 Вт.

В единицах системы СИ 1 кгс/см2 = 98 кПа.
