Самые первые подводные лодки.

Наблюдая за морскими обитателями, человек пытался подражать им. Относительно быстро он научился строить сооружения, способные держаться на воде и передвигаться по ее поверхности, а вот под водой... Поверия и легенды упоминают об отдельных попытках, предпринятых людьми в этом направлении, но понадобились века на то, чтобы более-менее правильно представить и выразить в чертежах конструкции подводного судна. Одним из первых это сделал великий творец эпохи Возрождения итальянский ученый Леонардо да Винчи. Утверждают, что Леонардо уничтожил чертежи своей подводной лодки, обосновав это следующим образом: "Люди настолько злобны, что готовы были бы убивать друг друга даже на дне морском".

На сохранившемся эскизе изображено судно овальной формы с тараном в носу и невысокой рубкой, в средней части которой расположен люк. Другие конструктивные подробности разобрать невозможно.

Первыми сумели реализовать идею подводного судна англичане Уильям Брун (1580 г.) и Магнус Петилиус (1605 г). Однако их сооружения нельзя считать судами, так как они не могли передвигаться под водой, а лишь погружались и всплывали наподобие водолазного колокола.

В 20-х годах 17 в. английская придворная знать имела возможность пощекотать себе нервы, совершив подводное путешествие по Темзе. Необычное судно в 1620 г. построил ученый - физик и механик, придворный врач английского короля Иакова I, голландец Корнелий ван Дреббель. Судно было изготовлено из дерева, обтянуто промасленной кожей для водонепроницаемости, могло погружаться на глубину около 4 м и находиться под водой в течение нескольких часов. Погружение и всплытие осуществлялись заполнением и опорожнением кожаных мехов. В качестве движителя изобретатель применил шест, которым надлежало отталкиваться от речного дна, находясь внутри судна. Убедившись в недостаточной эффективности подобного приспособления, следующее подводное судно (его скорость была около 1 узла) Дреббель оснастил 12 обычными вальковыми веслами, каждым из которых управлял один гребец. Чтобы внутрь судна не попадала вода, отверстия в корпусе для прохода весел были уплотнены кожаными манжетами.

В 1634 г. ученик Р. Декарта французский монах П. Мерсен впервые предложил проект подводной лодки, предназначенной для военных целей. Одновременно он высказал идею об изготовлении ее корпуса из металла. Форма корпуса с заостренными оконечностями напоминала рыбу. В качестве оружия на лодке предусматривались сверла для разрушения корпуса неприятельских кораблей ниже ватерлинии и две, расположенные на каждом борту, подводные пушки с невозвратными клапанами, предотвращающими попадание воды в лодку через стволы во время выстрела. Проект так и остался проектом.

В 1718 г. крестьянин из подмосковного села Покровское Ефим Прокопьевич Никонов, работавший плотником на казенной верфи, в челобитной Петру I писал, что берется сделать судно, которое может идти в воде "потаенно" и подходить к вражеским кораблям "под самое дно", а также "из снаряду разбивать корабли". Петр I оценил предложение и приказал, "таясь от чужого глазу", приступить к работе, а Адмиралтейств-коллегий произвести Никонова в "мастера потаенных судов". Вначале была построена модель, которая успешно держалась на плаву, погружалась и двигалась под водой. В августе 1720 г. в Петербурге на Галерном дворе тайно, без лишней огласки была заложена первая в мире подводная лодка.

первая в мире подводная лодка
Строительство "потаенного судна" Никонова.
С рисунка художника Ю. Иванова.

Что же собой представляла подводная лодка Никонова? К сожалению, пока не удалось обнаружить ее чертежей, но некоторые косвенные сведения из архивных документов позволяют предполагать, что она имела деревянный корпус длиной около 6 и шириной около 2 м, обшитый снаружи листами жести. Оригинальная система погружения представляла собой несколько оловянных пластин с множеством капиллярных отверстий, которые монтировались в днищевой части лодки. При всплытии вода, принятая в специальную цистерну через отверстия в пластинах, удалялась за борт с помощью поршневой помпы. Сначала Никонов предполагал вооружить лодку орудиями, но затем решил установить шлюзовую камеру, через которую при нахождении корабля в подводном положении мог выходить водолаз, одетый в скафандр (разработанный самим изобретателем), и с помощью инструментов разрушать днище вражеского корабля. Позднее Никонов довооружил лодку "огненными медными трубами", сведений о принципе действия которых до нас не дошло.

Несколько лет строил и перестраивал Никонов свою подводную лодку. Наконец, осенью 1724 г. в присутствии Петра I и царской свиты она была спущена на воду, но при этом ударилась о грунт и повредила днище. С большим трудом корабль удалось извлечь из воды и спасти самого Никонова. Царь велел укрепить корпус лодки железными обручами, приободрил изобретателя и предупредил чиновников, чтобы ему "никто конфуз в вину не ставил". После кончины Петра I в 1725 г. "потаенным" судном перестали интересоваться. Требования Никонова на рабочую силу и материалы не удовлетворялись или умышленно задерживались. Неудивительно, что очередные испытания подводной лодки закончились неудачно. В конце концов Адмиралтейств-коллегия решила свернуть работы, а изобретатель был обвинен в "недействительных строениях", разжалован в "простые адмиралтейские работники" и в 1728 г. сослан в отдаленное Астраханское адмиралтейство.

В 1773 г. (почти через 50 лет после "потаенного судна" Никонова) в США была построена первая подводная лодка, изобретателя которой Давида Бушнелла американцы окрестили "отцом подводного плавания". Корпус лодки представлял собой оболочку из дубовых досок, стянутых железными обручами и проконопаченных просмоленной пенькой. В верхней части корпуса размещалась небольшая медная башенка с герметичным люком и иллюминаторами, через которые командир, совмещавший в одном лице весь экипаж, мог наблюдать за обстановкой. Внешним видом лодка напоминала панцирь черепахи, что нашло отражение в ее названии. В нижней части Черепахи располагалась балластная цистерна, при заполнении которой она погружалась. При всплытии вода из цистерны откачивалась помпой. Кроме того, был предусмотрен аварийный балласт - свинцовый груз, при необходимости легко отсоединяемый от корпуса. Передвижение лодки и управление ею по курсу осуществлялись с помощью весел. Оружие - пороховая мина с часовым механизмом (закреплялась на корпусе неприятельского корабля с помощью бурава).

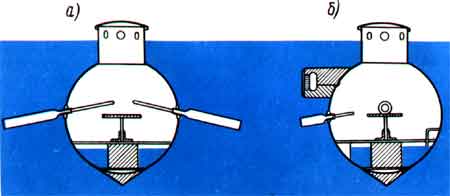

Подводная лодка Д. Бушнелла
Подводная лодка Д. Бушнелла:
а - вид спереди; б - вид сбоку


В 1776 г. во время войны за независимость Черепаху использовали в деле. Объектом атаки стал английский 64-пушечный фрегат Игл. Но атака не удалась. Днище фрегата для защиты от обрастания оказалось обшитым медными листами, против которых бурав был бессилен.

оглавление | следующая статья>>>

Примечания

Движитель - это устройство для преобразования энергии механического источника в полезную работу по перемещению корабля (судна).
назад

Узел - это единица скорости, определяемая числом морских миль, проходимых кораблем (судном) в один час. Один узел соответствует одной морской миле в час или 1,852 км/ч.
назад
