Наутилус и другие.

В конце 18 в. ряды изобретателей подводных лодок пополнил прославившийся позднее созданием первого в мире парохода Роберт Фултон, уроженец Америки, сын бедного ирландского эмигранта. Увлекавшийся живописью юноша отправился в Англию, где вскоре занялся судостроением, которому и посвятил дальнейшую жизнь. Для успеха в столь сложном деле были необходимы серьезные инженерные знания, для приобретения которых Фултон направился во Францию.

Молодой судостроитель сделал несколько интересных предложений в области подводного оружия. Со свойственным молодости максимализмом он писал: "Военные корабли, по моему мнению, являются остатками отживших воинских привычек, политической болезнью, против которой до сих пор еще не найдено средств; мое твердое убеждение, что эти привычки надо искоренить и самым действенным к тому средством являются подводные вооруженные минами лодки".

Ум Фултона был не только пытлив, но и практичен. В 1797 г. он обратился к правительству Французской республики с предложением: "Имея в виду огромную важность уменьшения мощи британского флота, я думал над постройкой механического Наутилуса - машины, подающей мне много надежд на возможность уничтожения их флота..."

Предложение было отвергнуто, но настойчивый изобретатель добился аудиенции у первого консула Наполеона Бонапарта и заинтересовал его идеей подводного корабля.

В 1800 г. Фултон построил подводную лодку и с двумя помощниками произвел погружение на глубину 7,5 м. Через год он спустил на воду усовершенствованный Наутилус, корпус которого длиной 6,5 и шириной 2,2 м имел форму притупленной в носовой части сигары. Для своего времени лодка имела приличную глубину погружения - около 30 м. В носу возвышалась небольшая рубка с иллюминаторами. Наутилус стал первой в истории подводной лодкой, имевшей раздельные движители для надводного и подводного хода. В качестве движителя подводного хода использовался вращаемый вручную четырехлопастной винт, позволявший развивать скорость около 1,5 уз. В надводном положении лодка двигалась под парусом со скоростью 3-4 уз. Мачта для паруса была укреплена на шарнире. Перед погружением ее быстро снимали и укладывали в специальный желоб на корпусе. После подъема мачты развертывался парус и корабль становился похож на раковину моллюска наутилуса. Отсюда и появилось название, которое дал своей подводной лодке Фултон, а спустя 70 лет заимствовал Жюль Верн для фантастического корабля капитана Немо.

Наутилус Р. Фултона

Нововведением был горизонтальный руль, с помощью которого при движении под водой лодка должна была удерживаться на заданной глубине. Погружение и всплытие осуществлялись заполнением и осушением балластной цистерны. Наутилус был вооружен миной, представлявшей собой два медных бочонка с порохом, соединенных эластичной перемычкой. Мина буксировалась на тросе, подводилась под днище неприятельского корабля и взрывалась при помощи электрического тока.

Боеспособность корабля была проверена на Брестском рейде, куда вывели и поставили на якорь старый шлюп. Наутилус пришел на рейд под парусом. Убрав мачту, лодка погрузилась в 200 м от шлюпа, а через несколько минут прогремел взрыв и на месте шлюпа взметнулся столб воды и обломков.

Правда, выявились и недостатки, наиболее существенным из которых являлась малая эффективность горизонтального руля из-за очень небольшой скорости в подводном положении, в связи с чем лодка плохо удерживалась на заданной глубине. Для устранения этого недостатка Фултон применил винт на вертикальной оси.

Изобретатель отказался от боевого применения Наутилуса из-за того, что французский морской министр не удовлетворил его требование присвоить членам экипажа лодки воинские звания, без чего англичане в случае захвата в плен повесили бы их как пиратов. Министр сформулировал причину отказа в стиле, характерном для профессионального консерватизма адмиралов-парусников: "Нельзя считать находящимися на военной службе людей, пользующихся таким варварским средством для уничтожения неприятеля". В подобной формулировке трудно провести границу между рыцарством и непониманием достоинств нового оружия.

Фултон направился в Англию, где был радушно встречен премьер-министром У. Питтом. Удачные опыты со взрывами судов не столько воодушевили, сколько привели в замешательство Британское адмиралтейство. Ведь "владычица морей" в те времена располагала самым мощным в мире флотом, так как в своей морской политике руководствовалась принципом двойного превосходства своего флота над флотом следующей по мощи морской державы. Фултон рассказывал, что после очередной демонстрации боевых возможностей подводной лодки, когда был взорван бриг Доротея, один из авторитетнейших моряков английского флота лорд Джервис сказал:"Питт величайший глупец в мире, поощряя способ ведения войны, который ничего не дает народу, имеющему и без того главенство на море и который в случае успеха может лишить его этого главенства".

Но Питт отнюдь не был простаком. По его инициативе Адмиралтейство предложило Фултону пожизненную пенсию с условием... забыть про свое изобретение. Фултон с возмущением отверг предложение и вернулся на родину в Америку, где построил первый пригодный для практической эксплуатации колесный пароход Клермонт, обессмертивший его имя.

В первой половине 19 в. не было недостатка в попытках создать подводную лодку. Подводные корабли, оказавшиеся неудачными, построили французы Можери, Кастер, Жан Пти и испанец Севери, два последних погибли во время испытаний.

Оригинальный проект подводной лодки разработал в 1829 г. в России Казимир Черновский, находившийся в заключении в Шлиссельбургской. крепости. В качестве движителя он предложил лопастные штоки - толкатели, при втягивании которых внутрь корабля лопасти складывались, а при выдвижении раскрывались наподобие зонтиков с упором в воду. Но несмотря на ряд смелых технических решений, военное министерство не заинтересовалось проектом, поскольку изобретатель был политическим преступником.

Заметный след в подводном кораблестроении оставил активный участник Отечественной войны 1812 г., известный русский инженер генерал-адьютант Карл Андреевич Шильдер. Он являлся автором ряда проектов и усовершенствований. В 30-е годы 19 в. Шильдер разработал электрический способ управления подводными минами, удачные опыты с которыми и зародили у него мысль о подводной лодке.

В 1834 г. в Петербурге на Александровском литейном заводе (ныне объединение "Пролетарский завод") по проекту Шильдера был построен подводный корабль водоизмещением около 16 т, который принято считать первенцем подводного флота России и первой в мире металлической подводной лодкой. Ее корпус длиной 6, шириной 2,3 и высотой около 2 м был сделан из пятимиллиметрового котельного железа. В качестве движителя использовались гребки, выполненные наподобие лап водоплавающих птиц и расположенные попарно с каждого борта. При движении вперед гребки складывались, а при движении назад раскрывались, обеспечивая упор. Каждый гребок приводился в действие качанием рукоятки привода изнутри корабля. Конструкция привода позволяла, изменяя угол, качания гребков, не только обеспечивать прямолинейное движение лодки, но и всплытие ее или погружение. Нововведением была "оптическая труба" - прообраз современного перископа, которую Шильдер сконструировал, используя идею "горизонтоскопа" М. В. Ломоносова.

Карл Андреевич Шильдер

Лодка была вооружена электрической миной, предназначенной для действия на близком от вражеских кораблей расстоянии, а также ракетами, пуск которых осуществлялся с двух ракетных трехтрубных станков, расположенных побортно. Ракеты воспламенялись от электрических запалов, ток к которым подавался от гальванических элементов. Лодка могла вести залповый огонь ракетами из надводного и подводного положений. Это было первое в истории кораблестроения ракетное оружие, в наше время ставшее главным в стратегии и тактике войны на море.

Подводная лодка Шильдера с экипажем из восьми человек во главе с мичманом Шмелевым 29 августа 1834 г. отправилась на испытания. Начался первый в истории России подводный рейс. Лодка маневрировала под. водой и останавливалась в погруженном состоянии при помощи якоря оригинальной конструкции. Успешно прошли испытания ракетные установки.

Шильдеру выделяются дополнительные средства и он разрабатывает проект новой подводной лодки. Ее корпус был также изготовлен из железа и имел правильную цилиндрическую форму с заостренной носовой оконечностью, заканчивающейся длинным бушпритом и вставляемым в него металлическим гарпуном с подвешенной миной. Вонзив гарпун в борт неприятельского корабля, лодка задним ходом отходила на безопасное расстояние. Мина взрывалась электрическим запалом, ток к которому подавался от гальванического элемента по проводу. Испытания подводной лодки закончились на Кронштадском рейде 24 июля 1838 г. демонстрацией взрыва судна-мишени.

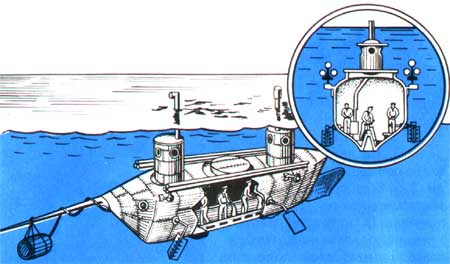

Подводная лодка К. Шильдера

Подводные лодки Шильдера имели весьма существенный недостаток: их скорость не превышала 0,3 уз. Изобретатель понимал неприемлемость столь малой скорости для боевого корабля, но и отдавал себе отчет в том, что при использовании "мускульного" двигателя скорость созданных им подводных лодок увеличить не удастся.
